品     名

:

動力端子板(一排)

最大耐電流

:

100A

附         註

:

稱呼P數(點數)未含母線裝配點

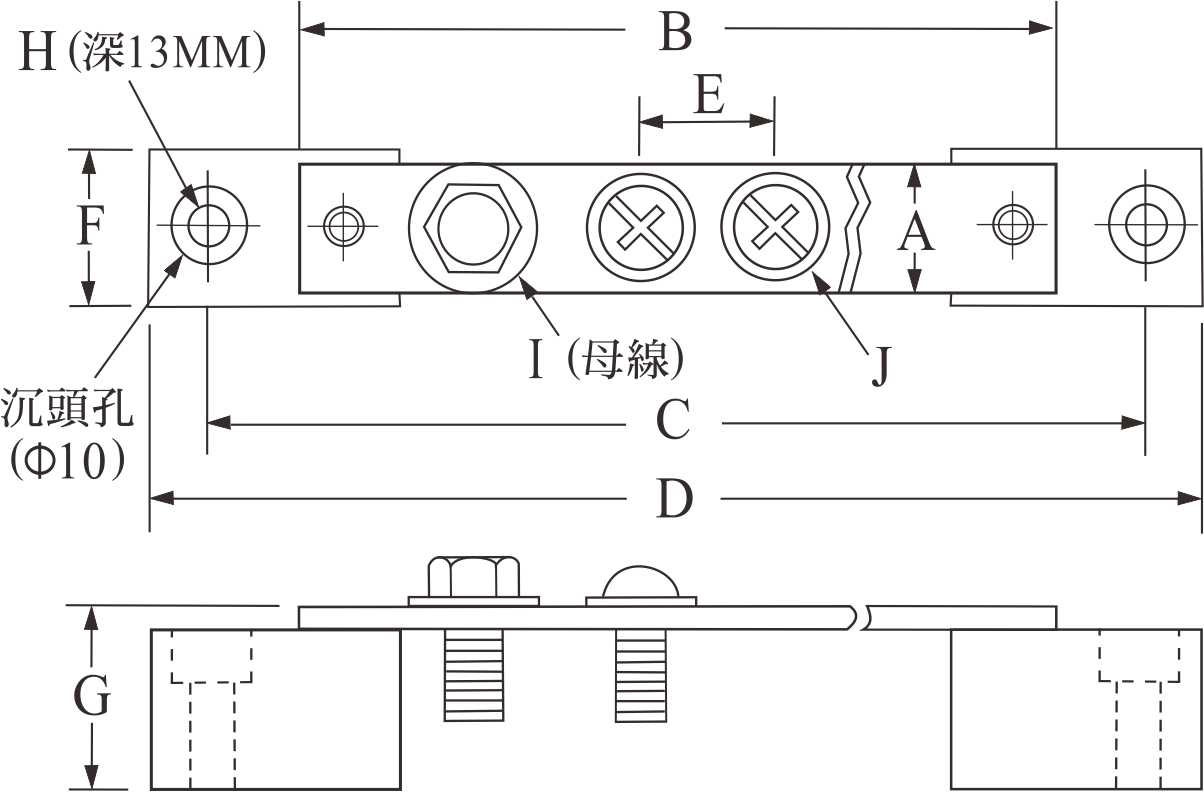

現貨尺寸表 (一排)
型號
單位：MM
A B C D E F G H I J
MT-5P 17 133 157 172 17 19 23 Φ5.4 5/16"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-6P 17 150 174 189 17 19 23 Φ5.4 5/16"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-7P 17 167 191 206 17 19 23 Φ5.4 5/16"X5/8" 螺絲 1/4"X5/8" 螺絲


品     名

:

動力端子板(二排)

最大耐電流

:

200A

附         註

:

稱呼P數(點數)未含母線裝配點

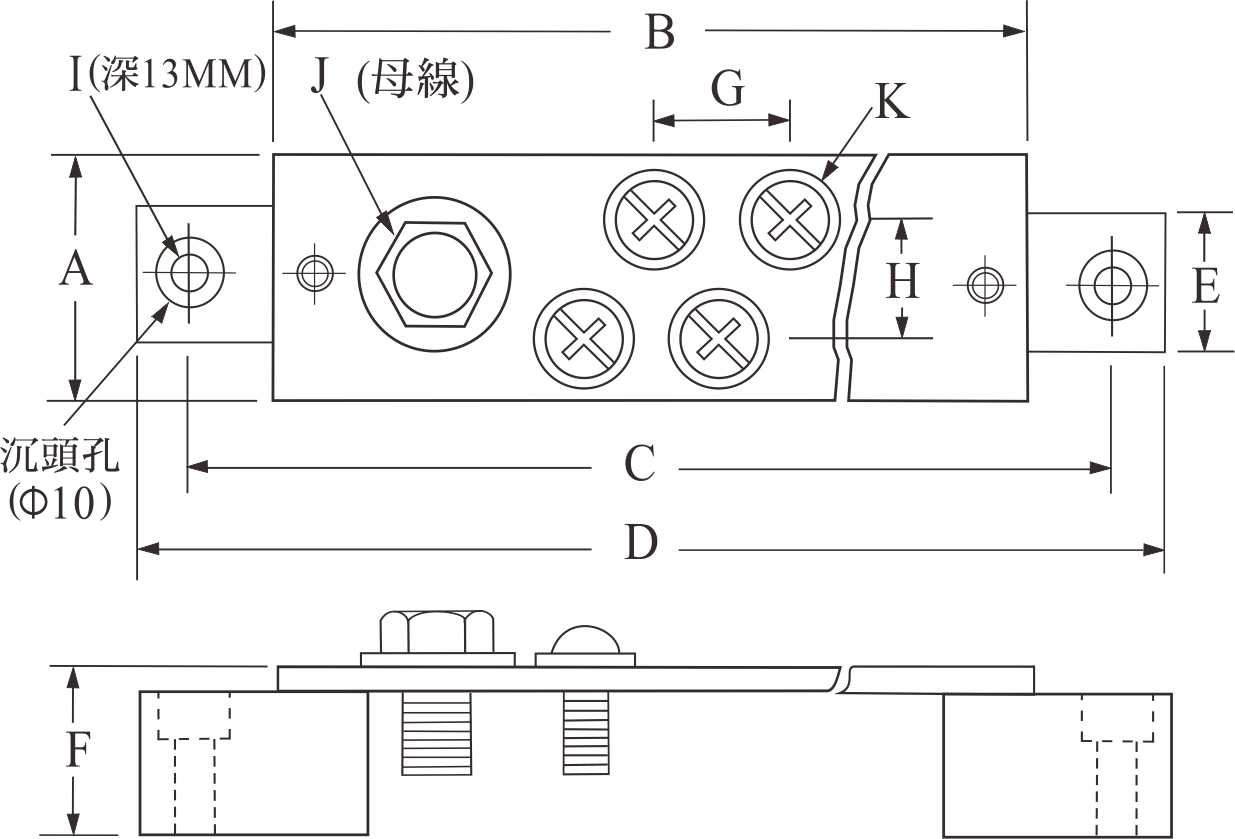

現貨尺寸表 (二排)
型號 單位：MM
A B C D E F G H I J K
MT-8P 34 136 160 175 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-10P 34 156 180 195 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-12P 34 176 200 215 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-14P 34 196 220 235 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-16P 34 216 240 255 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-18P 34 236 260 275 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-20P 34 256 280 295 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-22P 34 276 300 315 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-24P 34 296 320 335 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
MT-26P 34 316 340 355 19 24 20 17 Φ5.4 3/8"X5/8" 螺絲 1/4"X5/8" 螺絲
